Instalasi sing bener sakaKatup Solenoid Pneumatik
1. Nalika nampa barang, priksa manawa model lan paramèter ing nameplate katup solenoid utawa label konsisten karo sing diusulake nalika pesenan. Yen ana kesalahan, hubungi supplier langsung.
2. Sadurunge instalasi, waca manual pangguna kanthi teliti lan priksa manawa paramèter kondisi kerja nyata ing situs ana ing jangkoan aplikasi produk sing wis dituku. Yen ing -parameter kondisi kerja ing situs ngluwihi kisaran sing diidinake, mangga mandhegake instalasi utawa gunakake langsung lan takon karo kita supaya ora kacilakan utawa ngrusak produk.
3. Tindakake langkah-langkah operasi instalasi kanthi ketat, elinga pancegahan lan titik-titik kunci, lan gawe persiapan lengkap sadurunge instalasi.
4. Sadurunge nginstal lan nyambungake katup solenoid menyang pipa, siram pipa kanthi udhara utawa banyu kanthi tekanan sing luwih gedhe tinimbang utawa padha karo 0.3MPa kanggo mesthekake yen impurities ing pipa (kayata slag welding, residu segel, rereget, lan liya-liyane) dibusak, banjur nyambungake tutup solenoid.
5. Katup solenoid ora kena dipasang ing-wilayah ngisor pipa. Yen lagi diinstal ing bagean pipe discharge wadhah, stopkontak pipa ngirim ora mimpin metu saka ngisor wadhah sabisa kanggo nyegah impurities setor ing ngisor wadhah saka mili metu lan ngetik tutup solenoid, nyebabake malfunctions. Mulane, stopkontak pipa kudu metu rada ndhuwur ngisor wadhah.
6. Umumé, klep solenoid mung bisa digunakake ing siji arah lan ora kudu diinstal ing mbalikke. Biasane, ana tandha "" ing awak tutup sing nuduhake arah aliran medium, utawa huruf Inggris" Ing "makili inlet lan" OUT "makili stopkontak. Mangga nginstal strictly ing arah iki dituduhake; yen ora, nalika adi tekan tutup solenoid, bisa kanthi otomatis mbukak utawa bocor.

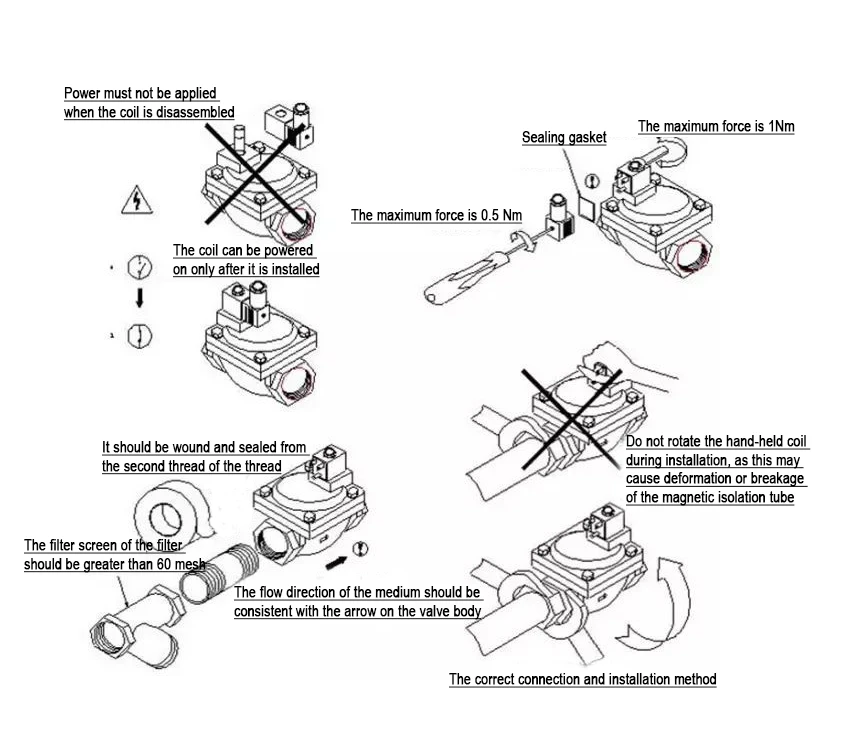

7. Nalika njupuk liwat pipa, ati-ati supaya ora nggunakake bahan sealing gedhe banget. Contone, nalika nyambungake kanthi benang, dawa benang njaba pipa kudu ora ngluwihi dawa efektif benang internal katup solenoid. Gunakake file kanggo bevel setengah Jarak ing mburi ngarep thread external, lan miwiti nduwurke tumpukan sealing tape saka thread kapindho. Yen ora, tape sealing sing berlebihan utawa residu adesif sing mlebu ing rongga njero katup solenoid bisa nyebabake kerusakan.
8. Requirements kanggo adi saka tutup solenoid: Sampeyan kudu mesthekake yen adi punika free impurities, ora crystallize, ora solidify, ora ukuran, ora paste, lan viskositas kurang saka 22CST; yen ora, bisa nimbulaké malfunctions. Ing wektu sing padha, saringan kudu dipasang ing pipa ngarep katup solenoid, lan ukuran bolong saringan kudu luwih gedhe tinimbang utawa padha karo 60 bolong kanggo nyegah impurities mlebu ing tutup solenoid.
9. Mangga mbayar manungsa waé kanggo tingkat pangayoman saka produk sing pesen. Jinis biasa ora bisa digunakake ing lingkungan sing gampang kobong lan mbebayani. Kelas IP54 ora kena dipasang ing njaba ruangan utawa ing papan sing bocor utawa cipratan banyu sing abot.
10. Katup solenoid kudu dipasang ing pipa horisontal (kaya sing ditampilake ing Gambar 1). Koil kudu dipasang vertikal munggah lan ora kudu dipasang vertikal (minangka ditampilake ing Figure 2), yen ora bakal nimbulaké bocor lan mengaruhi urip layanan.
11. Posisi instalasi saka tutup solenoid kudu cadangan papan operasi tartamtu kanggo nggampangake pangopènan saben dina lan upkeep biasa.
12. Ing kasus endi rigidity pipa ora cukup utawa ana fenomena palu banyu, dianjurake kanggo ndandani pipa sadurunge lan sawise klep kanthi braket utawa cara liya kanggo nyegah getaran sing disebabake dening operasi katup solenoid.
13. Nalika digunakake ing beku utawa panggonan banget kadhemen, pipo lan awak tutup kudu terisolasi karo bahan insulasi panas, utawa pemanas kudu diinstal ing pipo.
14. Sawise katup solenoid disambungake menyang pipa, kudu ditekan ing arah maju (aja ditekan ing arah mbalikke; yen ora, katup solenoid bakal rusak). Priksa manawa ana bocor ing katup solenoid lan pipa sambungan.
15. Kanggo katup solenoid sing dilengkapi kothak persimpangan standar, kothak persimpangan plastik kudu dicopot lan dibukak. Sawise nyopot kabel daya test saka pabrik, sambungake kabel daya pangguna menyang terminal lan aman. Nanging, kanggo katup solenoid kanthi kabel utawa timbal, ora bisa ditindakake. Sambungake kabel langsung menyang kabel daya pangguna.
16. Sirkuit kontrol daya lan fasilitas sing gegandhengan karo katup solenoid, kayata relay, switch, lan kontaktor, kudu disambungake kanthi kuat tanpa ana longgar utawa geter. Sirkuit listrik kudu disambungake menyang sekring sing cocog kanggo proteksi sirkuit listrik; yen ora, iku bakal mengaruhi operasi normal tutup solenoid utawa nimbulaké karusakan.
17. Kanggo nggampangake pangopènan normal utawa nyegah ndandani lan panggantos katup solenoid ing cilik saka Gagal, lan kanggo mesthekake operasi normal saka sistem, dianjurake kanggo nggunakake salah siji saka rencana pipeline serep ing ngisor iki:
18. Sawise katup solenoid dipasang lan prosedur inspeksi lan persiapan tes rampung, cairan kudu dilebokake kanggo uji coba kaping 3 nganti 5. Mung sawise ngonfirmasi yen kabeh iku normal, bisa digunakake kanthi resmi.
19. Wigati: Yen sampeyan ngandhani nalika menehi katup solenoid manawa kanggo aliran cairan, nanging sajrone tes, gas dienalake, lan bocor, utawa bocor ngluwihi standar, iku fenomena normal. Iki amarga ana prabédan ing Kapadhetan lan viskositas antarane gas lan Cairan. Ing wektu iki, yen sampeyan ngenalake cairan, ora bakal ana bocor utawa ngluwihi standar.
Ndhuwur iku carane nginstal Pneumatic Solenoid Valve. Kanggo mangerteni informasi liyane sing gegandhengan, bukakhttps://www.joosungauto.com/.
